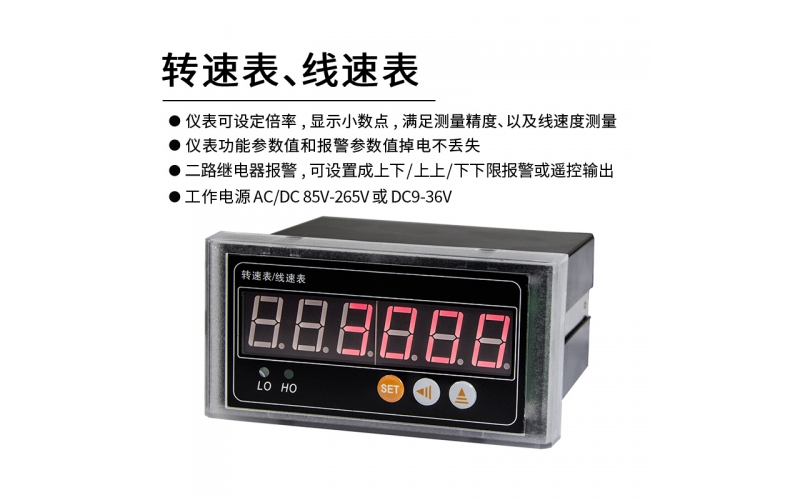

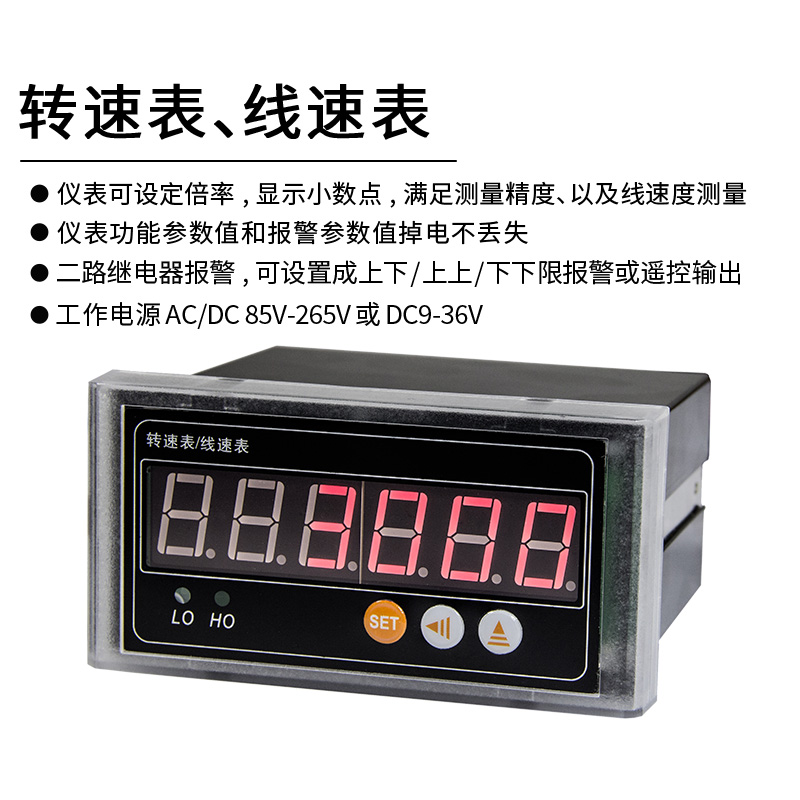

一、概述
(1) 輸入信號：開關量、電平脈沖(低電平:-30V~+2V；高電平:+4V~+30V)、正弦波(峰值≥0.2V)、電機負載電流輸入(通過電流的變化來測量轉速，例如測量有刷電機轉速)；
(2) 外接傳感器：光電開關、接近開關、霍爾開關、編碼器、磁電式轉速傳感器等；
(3) 輸入信號為編碼器，雙霍爾開關這種相位識別信號時，可測量運動方向的正反；
(4) 儀表提供DC12V/60mA饋電輸出，用于給接入傳感器供電；
(5) 儀表可設定倍率，每轉感應點數量Point，顯示小數位，用于線速度或每轉多個感應點的轉速測量。顯示值=每分鐘輸入的脈沖個數×倍率/Point，倍率的范圍0.0001~60000；
(6) 二路繼電器報警，可分別獨立設置成下限、上限、上下限報警或遙控輸出；
(7) 儀表設置參數值掉電不丟失；
(8) 模擬量變送輸出(DC4~20mA、DC0~20mA、DC0~5V、DC0~10V)，變送低限、變送高限對應的測量轉速值可設；
(9) RS485通信，標準Modbus-RTU協議，可直接與PLC、HMI、工業組態軟件組網；
(10) 測量顯示范圍：0~999999；6位0.56英寸紅色數碼管顯示。
二、主要技術指標
性能 | 參數 |
轉速范圍 | 0~999999 |
顯示值 | 每分鐘輸入的脈沖個數×倍率/Point |
饋電輸出 | DC12V/60mA |
工作電源 | AC/DC85~265V或DC9~36V，功耗＜3VA |
通信接口 | RS485接口，標準Modbus-RTU協議 |
模擬量變送輸出 | 1路模擬量變送輸出；精度0.5級 |
繼電器 | 繼電器觸點壽命10萬次，觸點容量3A/AC220V，3A/DC24V |
工作環境 | 工作溫度：-10-65℃；儲存溫度：-40-80℃ |
外形尺寸 | 面板尺寸：96×48mm；開孔尺寸：92×44mm；深度：90mm |
三、命名方式
HY504①-②-③-④
①、輸入信號類型：N輸入接口為NPN型；P輸入接口為PNP型；S輸入接口為正弦波； I輸入接口為電流。
②、模擬量變送輸出：無此輸出為空；D1代表DC4-20mA；D2代表DC0-5V；D3代表DC0-10V。
③、RS485通信接口：無此輸出為空；R代表RS485接口。
④、繼電器輸出：無繼電器輸出為空；一路繼電器輸出代號為A1，二路繼電器輸出代號為A2。
⑤、工作電源類型：P1代表工作電源AC220V；P2代表工作電源AC/DC85~265V；P3代表工作電源DC10~36V。
舉例：輸入信號為NPN型，帶RS485通信，雙繼電器報警，工作電源AC220V，型號為：HY504N-R-A2-P1。
四、轉速測量
轉速測量有三種測量速度選擇，高速模式：最低測量100轉，當轉速低100轉時，轉速測量值為0；中速模式：最低測量10轉；低速模式：最低測量2轉。轉速測量精度0.02%，最高測量到600000轉/分鐘，最低測到2轉/分鐘(通過1轉安裝多個感應點可以測到2轉以下轉速)。
對于極低轉速的測量，例如：測量0.2轉/分鐘轉速，如果用霍爾開關作為傳感器輸入，多加磁鐵感應點，加30個磁鐵感應點，轉一圈，霍爾開關就可以感應30次，這樣模塊最低能測到0.067轉/分鐘的轉速，也可用編碼器作為傳感器輸入，用100碼編碼器作為傳感器輸入，模塊最低能測到0.02轉/分鐘的轉速。
轉速測量輸入頻率≤24KHz，如果用戶需要超過24KHz頻率輸入，定貨時說明，以便工廠根據輸入頻率調整濾波電路，充許更高的頻率輸入。
電平脈沖輸入時，高電平≥4.5V，低電平≤2V。
磁電轉速傳感器輸入時，可以接收最低0.2V峰值的正弦波。
電流輸入測轉速，儀表通過電流的變化，測量有刷電機，發動機等的轉速，也可通電流的變化測量氣車喇叭頻率等。
五、運動方向測量
輸入信號為編碼器，雙霍爾開關這種相位識別信號時，可測量運動方向的正反。當開啟運動方向測量，正方向時轉速值正常顯示，反方向時轉速值前顯示負號。如果顯示的方向與實際的方向相反時，請交換傳感器輸入兩根線接入位置。

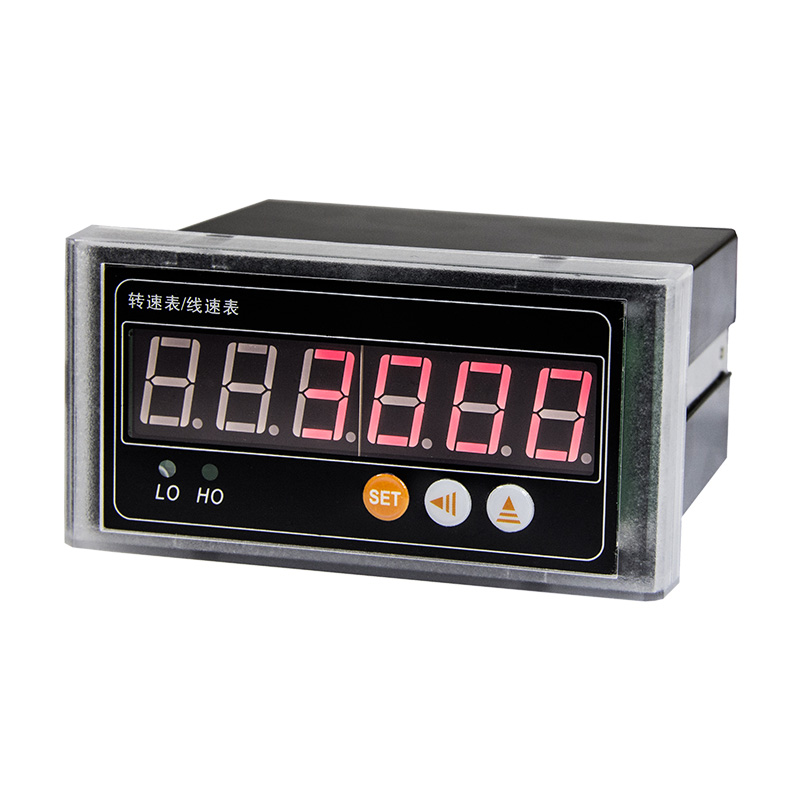

六、顯示面板說明
①、測量值顯示。
②、J1第一路繼電器工作指示燈，當?shù)谝宦防^電器閉合時J1指示燈亮。
③、J2第二路繼電器工作指示燈，當?shù)诙防^電器閉合時J2指示燈亮。
④、操作按鍵，用于參數設置。
七、按鍵使用說明
7.1、按鍵定義：
功能鍵SET：用于進入菜單項，選擇設置項。
移位鍵?：循環選定頁面內的數碼管，選定的數碼管呈閃爍狀態。
增加鍵▲：加閃爍位數碼管的數值(數字在0~9之間循環)。
7.2、操作方法：
按“SET”鍵選擇參數設置頁面，按“▲”進入?yún)?shù)值修改，通過“?”和“▲”來實現更改參數，用“SET”鍵確認并進入下一項參數設置。
八、參數設置
8.1、參數設置流程圖：
(1) 舉例進入PP03菜單，設置RS485通信參數：
8.2、設置參數說明：
序號 | 顯示 | 內容說明 | 范圍 |
PP01 報警參數設置 | style1 | 繼電器1報警方式 | l, H, H-l, rennot |
說明：l：下限報警；H：上限報警；H-l：上下限報警；rennot：遙控方式，通過RS485控制繼電器的輸出狀態。 |
Lo1 | 繼電器1下限報警值 | 0~999999 |
說明：只有繼電器處于下限報警或上下限報警才起作用。 |
Ho1 | 繼電器1上限報警值 | 0~999999 |
說明：只有繼電器處于上限報警或上下限報警才起作用。 |
no1 | 繼電器1報警回差值 | 0~999999 |
說明：當儀表處于報警點臨界狀態時，避免報警輸出連續動作損壞繼電器或設備。 |
Fdly1 | 繼電器1報警延時 | 0~65000,單位秒 |
說明：當繼電器1處于正常狀態時，只有當測量值超過報警值達到延時時間，報警繼電器才會動作。 |
bdly1 | 繼電器1釋放延時 | 0~65000,單位秒 |
說明：當繼電器1處于報警狀態時，達到報警恢復狀態，只有報警恢復狀態持續釋放延時時間，繼電器1才會釋放。 |
style2 | 繼電器2報警方式 | l, H, H-l, rennot |
說明：l：下限報警；H：上限報警；H-l：上下限報警；rennot：遙控方式，通過RS485控制繼電器的輸出狀態。 |
Lo2 | 繼電器2下限報警值 | 0~999999 |
說明：只有繼電器處于下限報警或上下限報警才起作用。 |
Ho2 | 繼電器2上限報警值 | 0~999999 |
說明：只有繼電器處于上限報警或上下限報警才起作用。 |
no2 | 繼電器2報警回差值 | 0~999999 |
說明：當儀表處于報警點臨界狀態時，避免報警輸出連續動作損壞繼電器或設備。 |
Fdly2 | 繼電器2報警延時 | 0~65000,單位秒 |
說明：當繼電器2處于正常狀態時，只有當測量值超過報警值達到延時時間，報警繼電器才會動作。 |
bdly2 | 繼電器2釋放延時 | 0~65000,單位秒 |
說明：當繼電器2處于報警狀態時，達到報警恢復狀態，只有報警恢復狀態持續釋放延時時間，繼電器2才會釋放。 |
PP10 報警方式設置 | 2Eroai | 繼電器1轉速為0是否報警 | yes，no |
說明：yes：轉速值為0時，報警起作用，此值為出廠預設值；no：轉速值為0時，報警不起作用。 |
rst1 | 繼電器1報警復位方式 | hand，AUTo |
說明：hand：手動復位，繼電器報警輸出后，達到釋放條件，繼電器不會恢復，只能通過手動按面板▲鍵進行恢得，實現了自鎖功能；AUTo：自動復位，達到釋放條件，繼電器自動釋放，此值為出廠預設值。 |
2Eroa2 | 繼電器2轉速為0是否報警 | yes，no |
說明：yes：轉速值為0時，報警起作用，此值為出廠預設值；no：轉速值為0時，報警不起作用。 |
rst2 | 繼電器2報警復位方式 | hand，AUTo |
說明：hand：手動復位，繼電器報警輸出后，達到釋放條件，繼電器不會恢復，只能通過手動按面板▲鍵進行恢得，實現了自鎖功能；AUTo：自動復位，達到釋放條件，繼電器自動釋放，此值為出廠預設值。 |
PP02 變送輸出參數設置 | oUt | 選擇變送輸出類型 | 0-20、4-20 |
說明：0-20：0~20mA、0~5V、0~10V輸出；4-20 : 4~20mA、1~5V，2~10V輸出。 |
Lo | 變送輸出下限對應的值 | 0~999999 |
說明：設置變送輸出下限對應的值。 |
Ho | 變送輸出上限對應的值 | 0~999999 |
說明：設置變送上限對應的值。 |
PP03 通訊參數設置 | Addr | RS485通信地址 | 1~247 |
說明：設置RS485通信地址。 |
BaUd | RS485通信波特率 |
|
說明：支持 2400，4800，9600，19200，38400，57600，115200。 |
DATA | RS485通信數據格式 |
|
說明：n.8.1：無校驗位，8個數據位，1個停止位；o.8.1：奇校驗，8個數據位，1個停止位；e.8.1：偶校驗，8個數據位，1個停止位；e.8.2：無校驗位，8個數據位，2個停止位。 |
PP04 測量設置 | S-Dot | 倍率小數位 | 0~5 |
說明：倍率值小數位。 |
Scale | 倍率值 | 0.65000~65000 |
說明：倍率值，要設置倍率3.14，倍率小數位要設為2。 |
d-dot | 顯示小數點位 | 0~5 |
說明：用于設置顯示小數位。 |
Point | 每轉感應點數量 | 1~9999 |
說明：測轉速時，每轉輸入感應的點數量。 |
PP40 測量設置 | H-L | 測量最低轉速選擇 |
|
說明：100：最低轉速測量到100轉；10：最低轉速測到10轉；2：最低轉速測到2轉【注1】。 |
T1NNE | 轉速測量更新時間 | 1~9999mS |
說明：時間小，測量速度更新快，時間大，測量速度更穩定。 |
DIr | 顯示轉速方向 | yes，no |
說明：當輸入為編碼器或雙霍爾開關組成相位識別輸入時，顯示轉速的方向。yes：顯示測量方向；no：不顯示測量方向。 |
PP80 工廠參數 | DISE | 顯示值類型 |
|
說明：NN1n：顯示測量最小值；NNAX：顯示測量最大值；STAnd：顯示實時測量值。 |
Drst | 最大值最小值清0方式 |
|
說明：hand：通過面板按鍵?進行峰值清0；aUTo：當測量值從0變?yōu)橛休斎霑r，自動進行峰值清0。 |
pass | 進菜單密碼 |
|
說明：當值為0時，無菜單密碼，當為其它值，進菜單會出現進菜單密碼項，密碼值就是此設置值。1234為萬能密碼，防止忘記設置的密碼，進不到菜單項的情況發生。 |
PP81 工廠參數 | filter | 濾波時間 |
|
說明：0：濾波時間無效，此值為出廠預設值。 |
sNNoot | 轉速平滑下降 |
|
說明：yes：轉速下降時，平滑下降；no：轉速下降時，只有收到脈沖信號，算出實際轉速，轉速值才會更新。 |
15freq | 測量頻率指示 |
|
說明：yes：測量頻率；no：測量轉速，此值為出廠預設值。 |
PP96 軟件版本 | year | 年 |
|
說明：軟件的編譯時間年 |
NNonth | 月 |
|
說明：軟件的編譯時間月 |
day | 日 |
|
說明：軟件的編譯時間日 |
hoUr | 時 |
|
說明：軟件的編譯時間時 |
NNIn | 分 |
|
說明：軟件的編譯時間分 |
sec | 秒 |
|
說明：軟件的編譯時間秒 |
PP97 | prsaue | 保存預設參數值 |
|
說明：yes：保存當前系統參數作為預設參數值；no：不起作用。 |
PP98 | preset | 恢復預設參數值 |
|
說明：yes：恢復出預設參數值；no：不起作用。 |
PP99 | freset | 恢復出廠參數值 |
|
說明：yes：恢復出廠參數值；no：不起作用。 |
【注1】：選擇高轉速測量，當機器停下來后，測量的轉速會快速顯示為0；選擇低轉速測量，可以測量很低的轉速，但當機器停下來后，測量的轉速會程很久才會顯示為0。
九、繼電器報警輸出
9.1、繼電器特性
繼電器觸點容量：3A/250VAC，3A/24VDC。每個繼電器工作是獨立的，可以工作在下限、上限、上下限工作方式或遙控方式，工作方式可以通過菜單設置。遙控方式時，繼電器有二種動作方式，自保持狀和脈沖模式。
回差值：此值主要目的防止測量值處于報警值附近快速波動，導致繼電器快速動作，可能損壞設備和繼電器。在上報警狀態，只有測量值小于上限報警值減回差值時，達到退出報警狀態；在下報警狀態，只有測量值大于下限報警值加回差值時，達到退出報警狀態。
報警延時：繼電器工作在報警方式，當達到報警動作條件時，只有達到報警動作條件持續報警延時時間，繼電器才會動作；繼電器工作遙控方式，設置為0，繼電器工作在自保持狀態，設置為其它值，繼電器工作在脈沖模式，當RS485命令繼電器閉合，繼電器閉合報警延時設定時間，繼電器會自動釋放。
釋放延時：繼電器處于報警狀態，當達到退出報警狀態條件時，只有達到退出報警狀態條件持續釋放延時間，繼電器才會釋放。
9.2、下限報警
下圖為繼電器下限報警工作示意圖，F(xiàn)dly：報警延時；bdly：釋放延時。
9.3、上限報警
下圖為繼電器上限報警工作示意圖，F(xiàn)dly：報警延時；bdly：釋放延時。
9.4、上下限報警
下圖為繼電器上下限報警工作示意圖，F(xiàn)dly：報警延時；bdly：釋放延時。
十、模擬量變送輸出
模擬量可選DC0-20mA、DC4-20mA、DC0-5V、DC0-10V、DC1-5V、DC2-10V等，模擬量輸出、信號輸入、電源輸入之間相互電氣隔離。模擬量輸出與輸入轉速成正比，模擬量輸出對應的轉速。變送輸出的下限對應轉速、上限對應轉速通過菜單設置。
模擬量為電流輸出時，負載電阻≤500Ω；模擬量為電壓輸出時，負載電阻≥2KΩ。
舉例：設置模擬量輸出為DC4-20mA，模擬量下限值為0，模擬量上限值為3000，當前測量的轉速值為1500時，模擬量輸出值為12mA。
十一、RS485通信
11.1、通信協議及特點:
RS485接口；電氣連接：三線連接，即A(+)、B(-)、地；連接類型：異步，半雙工；國際標準Modbus-RTU協議，儀表地址：1~247，波特率：2400、4800、9600、19200、38400、57600、115200；數據格式：N81無校驗位、8個數據位、1個停止位；O81奇校驗、8個數據位、1個停止位；E81偶校驗、8個數據位、1個停止位；N82無校驗位、8個數據位、2個停止位；本機支持01H、02H、03H、04H，05H、06H、0FH、10H命令，03H、04H讀命令功能相同，如果儀表接收到命令有錯，儀表將不響應。
功能碼 | 功能說明 |
01H | 讀繼電器輸出狀態 |
02H | 讀轉速傳感器輸入狀態 |
03H、04H | 讀轉速值，參數設置值，繼電器輸出狀態，轉速傳感器輸入狀態 |
05H | 設置繼電器的輸出 |
06H | 修改參數 |
0FH | 設置繼電器的輸出 |
10H | 修改參數 |
報文格式說明：
命令04H(或03H)：讀命令
主機請求： 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：儀表地址，可以在 1~247內設置，占用 1個字節
命令：04H或03H讀命令，長度為 1個字節
數據地址：讀取的數據起始地址，占用 2個字節
數據長度：讀取的數據字長度
CRC校驗碼：低8位在前，高8位在后，占用2個字節
從機響應：地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼
1byte + 1byte + 1byte + nbyte + 2byte
地址：儀表地址，長度為 1個字節
命令：04H或03H，長度為 1個字節
數據長度：發送的數據字節長度
數據信息：讀取的數據,具體見儀表讀取參數地址表
CRC校驗碼：占用2個字節，低8位在前，高8位在后
命令05H：設置繼電器輸出(共J1、J2二路繼電器，地址為：0~1)
主機請求： 地址 + 命令 + 繼電器地址 + 繼電器動作值 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：儀表地址，可以在 1~247內設置，占用 1個字節
命令：05H寫命令，長度為 1個字節
繼電器地址：控制的繼電器地址，占用 2個字節
繼電器動作值：控制繼電器動作值(0000H繼電器釋放，F(xiàn)F00H繼電器吸合)，繼電器工作方式設為遙控，此命令起作用
CRC校驗碼：低8位在前，高8位在后，占用2個字節
從機響應：地址 + 命令 + 繼電器地址 + 繼電器動作值 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：所要查詢儀表地址，可以在 1~247內設置，占用 1個字節
命令：05H寫命令，長度為 1個字節
繼電器地址：控制的繼電器地址，占用 2個字節
繼電器動作值：控制繼電器動作值
CRC校驗碼：占用2個字節，低8位在前，高8位在后
命令10H ：寫命令
主機請求：地址 + 命令 + 起始地址 + 寄存器數 + 字節數 + 寫寄存器數據 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 1byte + nbyte + 2byte
地址：儀表地址，可以在 1~247內設置，占用 1個字節
命令：10H寫命令，長度為 1個字節
起始地址：寫的數據起始地址，占用 2個字節
寄存器數：寫的寄存器數量
字節數：數據的字節數量
寫寄存器數據：寫入寄存器的數據
CRC校驗碼：低 8位在前，高 8位在后，占用 2個字節
從機響應：地址 + 命令 + 起始地址 + 寄存器數 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：儀表地址，長度為 1個字節
命令：10H寫命令，長度為 1個字節
起始地址：寫的數據起始地址，占用 2個字節
寄存器數：寫的寄存器數量
CRC校驗碼：低 8位在前，高 8位在后，占用 2個字節
11.2、儀表參量地址表:
屬性說明：R只讀，W只寫，R/W可讀可寫
地址 | 項目描述 | 數據類型 | 屬性 | 說明 |
0~1 | 測量轉速實時值 | Long | R | -999999~999999【注1】 |
2 | 顯示小數點位 | Short | R |
|
3~4 | 測量轉速最大值 | Long | R |
|
5~6 | 測量轉速最小值 | Long | R |
|
1000 | 顯示小數點位 | Short | R/W |
|
1001 | 倍率小數點位 | Short | R/W |
|
1002 | 倍率值 | Short | R/W |
|
1003 | 每轉脈沖個數 | Short | R/W |
|
1004 | 繼電器1報警方式 | Short | R/W | 【注2】 |
1005~1006 | 繼電器1下限報警值 | Long | R/W |
|
1007~1008 | 繼電器1上限報警值 | Long | R/W |
|
1009~10010 | 繼電器1報警回差值 | Long | R/W |
|
1011 | 繼電器1報警延時值 | Short | R/W |
|
1012 | 繼電器1釋放延時值 | Short | R/W |
|
1013 | 繼電器2報警方式 | Short | R/W | 【注2】 |
1014~1015 | 繼電器2下限報警值 | Long | R/W |
|
1016~1017 | 繼電器2上限報警值 | Long | R/W |
|
1018~1019 | 繼電器2報警回差值 | Long | R/W |
|
1020 | 繼電器2報警延時值 | Short | R/W |
|
1021 | 繼電器2釋放延時值 | Short | R/W |
|
1022 | 模擬量變送輸出類型 | Short | R/W |
|
1023~1024 | 模擬量變送下限值 | Long | R/W |
|
1025~1026 | 模擬量變送上限值 | Long | R/W |
|
1027 | RS485地址 | Short | R/W | 修改后立即起作用 |
1028 | RS485波特率 | Short | R/W | 修改后立即起作用【注3】 |
1029 | RS485數據格式 | Short | R/W | 修改后立即起作用【注3】 |
1800 | 清最大值寄存器 | Short | W | 寫入0xaa55清最大值 |
1801 | 清最小值寄存器 | Short | W | 寫入0xaa55清最小值 |
2048~2049 | 測量轉速實時值 | float | R | IEEE754格式【注4】 |
2050~2051 | 測量轉速最大值 | float | R |
|
2052~2053 | 測量轉速最小值 | float | R |
|
【注1】轉速值為負數，代表運行方向為反。
【注2】0：下限報警，1：上限報警，2：上下限報警，3：遙控方式。
【注3】波特率：0：2400，1：4800，2：9600，3：19200，4：38400，5：57600，6：115200。數據格式：0：無校驗，8位數據位，1位停止位；1：奇校驗，8個數據位，1個停止位；2：偶校驗，8個數據位，1個停止位；3：無校驗，8位數據位，2位停止位。
【注4】float 浮點數采用IEEE754格式，符號位1位(S)，指數位8位(E)，尾數位23位(F)，S EEEEEEEE FFFFFFFFFFFFFFFFFFFFFFF(31->0)。符號位：正數為0，負數為1；指位數偏移127；尾數表示小數加1。其表示為((-1)^S) * 2^(E-127) * (1+F/0x7fffff)。高位在前。
11.3、通信舉例：
(1) 讀寄存器(功能代碼03H)：讀當前的測量轉速2565RPM，整數格式，儀表地址為1。
主機讀數據幀：
地址 | 命令 | 起始地址(高位在前) | 寄存器數(高位在前) | 校驗碼(低位在前) |
01H | 03H | 00H,00H | 00H,02H | C4H,0BH |
儀表回應數據幀：
地址 | 命令 | 數據長度 | 數據段(4字節) | 校驗碼 |
01H | 03H | 04H | 00H,00H,0AH,05H | 3CH,90H |
(2) 讀寄存器(功能代碼03H)：讀當前的測量轉速2565RPM，float格式，儀表地址為1。
主機讀數據幀：
地址 | 命令 | 起始地址(高位在前) | 寄存器數(高位在前) | 校驗碼(低位在前) |
01H | 03H | 08H,00H | 00H,02H | C6H,6BH |
儀表回應數據幀：
地址 | 命令 | 數據長度 | 數據段(4字節) | 校驗碼 |
01H | 03H | 04H | 45H,20H,50H,00H | D2H,F5H |
(3) 寫寄存器(功能代碼10H)：設置繼電器1上報警值為3000，儀表地址為1。
主機寫數據幀：
地址 | 命令 | 起始地址 | 寄存器數 | 字節數 | 數據段 | 校驗碼 |
01H | 10H | 03H,EFH | 00H,02H | 04H | 00H,00H,0BH,B8H | AEH,15H |
儀表回應數據幀：
地址 | 命令 | 數據長度 | 寄存器數 | 校驗碼 |
01H | 10H | 03H,EFH | 00H,02H | 70H,79H |
十二、接線圖
速-21.6.17-接線圖.jpg "圖片關鍵詞")
說明：J1，J2繼電器輸出。
十三、常見問題
13.1、測量低于2轉以下的轉速
當每轉取一個脈沖時，最低轉速測到2RPM，如要測量低于2RPM，需使用編碼盤或編碼器，使每轉有多個脈沖輸入。
13.2、測量線速度
測量一個轉軸周長為0.45m的轉軸的線速度，每轉一圈向儀表送1個脈沖，把倍率值設置成0.45 (S-Dot=2，Scale=0.45)，顯視小數點位(d-dot)可以設置0~2之間的數，如果轉軸每分鐘轉826轉，測儀表的顯視=371.70=0.45×826，用倍率設置為周長，得到的就是線速度。
13.3、使用霍爾流量計測流量
使用霍爾流量計顯示流量，這里用一個2500個脈沖/升的流量計舉例：首先2500個脈沖/升，那一個脈沖就是1/2500升等于0.0004，這樣得出比例是以多少升/分鐘為單位，把倍率設置為0.0004(S-Dot=4, Scale =0.0004)，顯視小數點位(d-dot)按自己需要設置成0~5之間的值。前面是以多少升/分鐘為單位的設置方式。如果需要改成mL/分鐘，L/小時等其它單位，只需把比列系數調整相應的倍數即可。
十四、聯系方式
電話：189-9615-1448，133-3025-0723
公司網站：m.wncjg.cn
用戶手冊
.jpg)
.jpg)
速表-24.8.21.jpg)
.jpg)
